液晶显示模块的分类

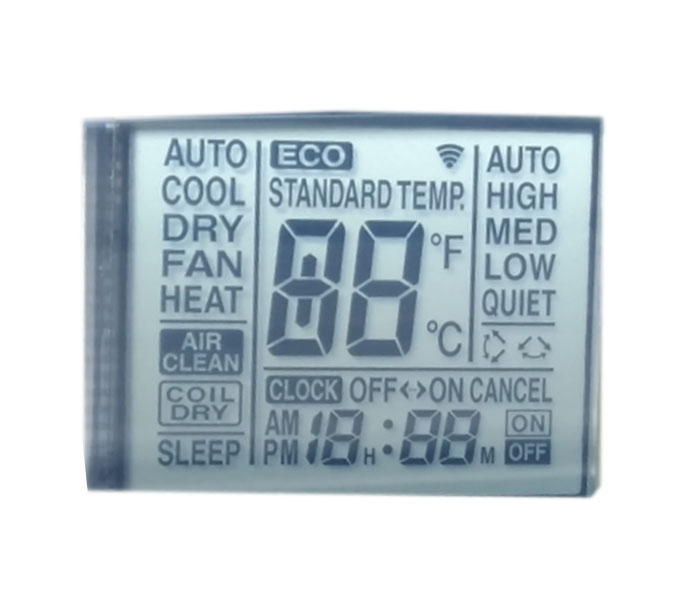

　　一、数显液晶模块

　　数显液晶模块是一种由段型液晶显示器材与专用的集成电路组装成一体的功用部件，只能显示数字和一些标识符号。段型液晶显示器材大多应用在便携、袖珍设备上。因为达些设备体积小，所以尽可能不将显示部分设计成独自的部件，即便一些应用领域需要独自的显示组件，那么也应该使其除具有显示功用外，还应具有一些信息接收、处理、存储传递等功用，因为它们具有某种通用的、特定的功用而受市场的欢迎。常见的的数显液晶显示模块有以下几种。

　　1.计数模块

　　这是一种由不同位数的七段型液晶显示器材与译码驱动器，或再加上计数器安装成的计数显示部件。它具有记录、处理、显示数字的功用。目前我国市场上能够见到的主要产品有由CD4055译码驱动器驱动的单位液晶显示器材显示模块，以及由ICM72ll，ICM7231，ICM7232，CDl4543，UPDl45001，HD44100等集成电路与相应配套的液晶显示器材组装成的4位、6位、8位、10位、12位、16位计数模块。

　　2.计量模块

　　计量模块是一种有多位段型液晶显示器材和具有译码、驱动、计数、A/D转化功用的集成电路片组装而成的模块。因为所用的集成电路中具有A/D转化功用，所以能够将输入的模仿量电信号转化成数字量显示出来。咱们知道任何物理量，甚至化学量(如酸碱度等)都能够转化为模仿电量，所以只要配上必定的传感器，这种模块就能够实现任何量值的碉量和显示，使用起来十分便利。计量模块所用的集成电路类型主要有ICL7106、ICL7116、ICL7126、ICL7136、ICL7135、ICL7129等，这些集成电路的功用、特性决议了计量模块的功用和特性。作为计量产品，按规则必须进行计量鉴定。经计量部门同意在产品上贴有计量合格证。

　　3.计时模块

　　计时模块将液晶显示器材用于计时历史最久，将一个液晶显示器材与一块计时集成电路安装在一起就是一个功用完整的计时器。声于它没有制品挂钟的外壳，所以称之为计时模块。计时模块尽管用途很广，但通用、标准型的计时模块却很难在市场上买到，只能到电子挂钟生产厂家去选购或定购适宜的表芯，计时模块和计数模块尽管外观相似，但它们的的显示方法不同，计时模块显示的数字是由两位一组两位一组的数字组成的.而计数模块每位数字均是接连摆放的。因为不少计时模块还具有定时、控制功用，因而这类模块可广泛安装到一些加电、设备上，如收录机、CD机、微波炉、电饭煲等电器上。
